この記事で分かること
- 水管ボイラーと丸ボイラーの構造の違いと混同ポイント
- 過熱器・エコノマイザ・空気予熱器の役割の違い
- 安全弁の種類（全量式・揚程式）の特徴と使い分け
- 法令で頻出する数値の整理と混同防止の覚え方
- キャリーオーバー関連用語の正しい区別

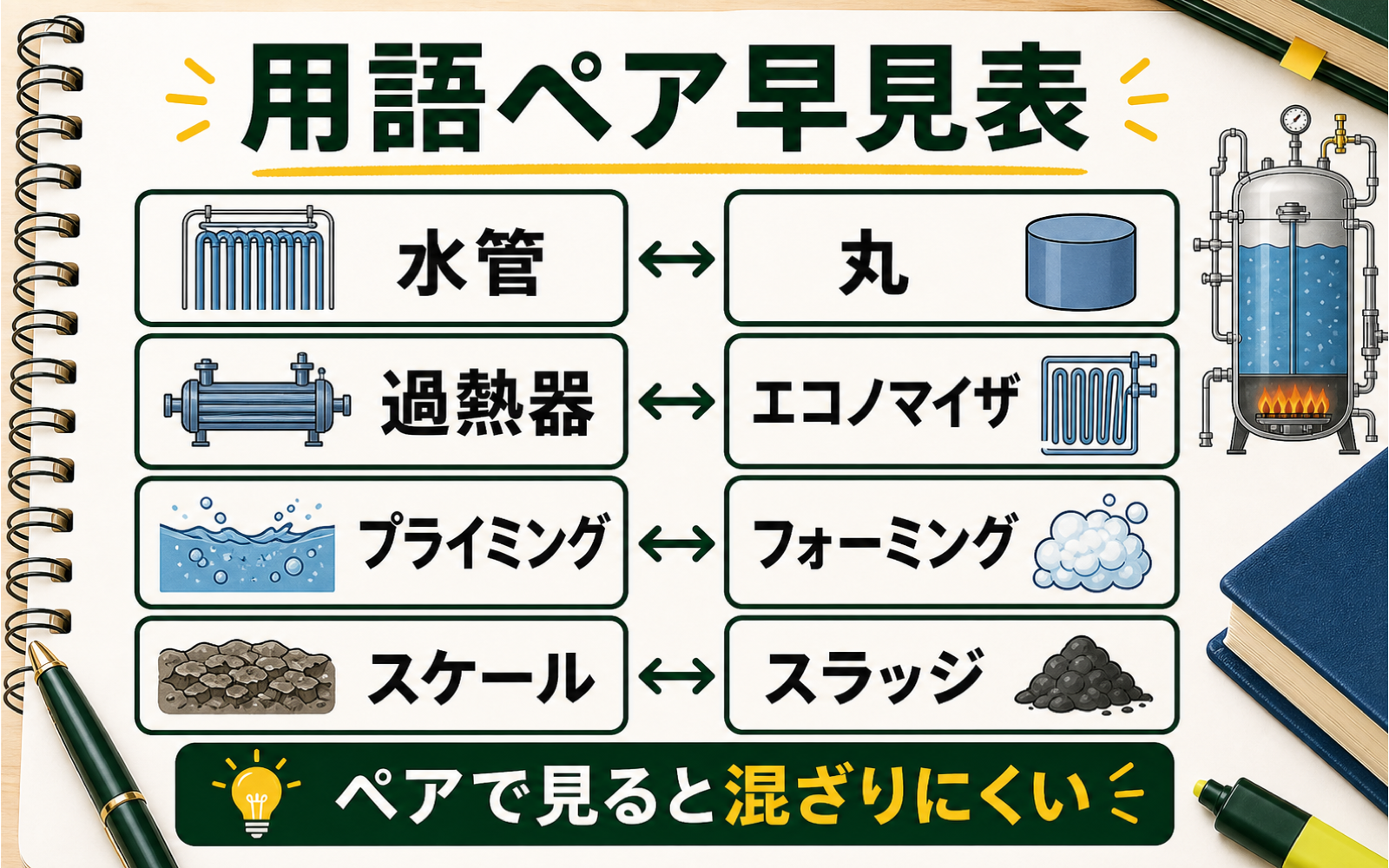

ボイラーの種類に関する混同しやすい用語
水管ボイラーと丸ボイラー（炉筒煙管ボイラー）
一級ボイラー技士の試験では、水管ボイラーと丸ボイラーの特徴を入れ替えた選択肢がひっかけ問題として頻繁に出題されます。
| 比較項目 | 水管ボイラー | 丸ボイラー（炉筒煙管） |
|---|---|---|
| 管の中を通るもの | 水 | 燃焼ガス |
| 管の外側にあるもの | 燃焼ガス | 水 |
| 高圧対応 | 高圧に適する | 低〜中圧向け |
| 起動時間 | 短い（保有水量が少ない） | 長い（保有水量が多い） |
| 負荷変動への応答 | 速い | 遅い |
| 水位管理 | シビア | 比較的容易 |
覚え方のコツは名称に注目することです。「水管」ボイラーは管の中を「水」が通ります。丸ボイラーの一種である「煙管」ボイラーは管の中を「煙（燃焼ガス）」が通ります。
自然循環式と強制循環式
水管ボイラーの水循環方式も混同しやすいテーマです。
- 自然循環式：水と蒸気の密度差による浮力で循環させる。高圧になると密度差が小さくなり循環力が低下する
- 強制循環式：循環ポンプを用いて強制的に水を循環させる。超高圧でも安定した循環が可能
貫流ボイラーの位置づけ
貫流ボイラーはドラムを持たない特殊な構造で、水管ボイラーの一種です。給水が一方向に流れて蒸気になる「ワンスルー」の仕組みであり、二級ではほとんど出題されませんが一級では頻出です。「ドラムがない」「保有水量が極めて少ない」「起動が速い」という特徴を押さえておきましょう。
附属設備に関する混同しやすい用語
過熱器・エコノマイザ・空気予熱器
この3つは全て排ガスの熱を回収する装置ですが、「何を加熱するか」が異なります。
| 装置名 | 加熱する対象 | 設置場所 | 目的 |
|---|---|---|---|
| 過熱器 | 飽和蒸気 → 過熱蒸気 | ボイラー本体内（高温部） | 蒸気の温度を上げてタービン効率を向上 |
| エコノマイザ | 給水（ボイラーに入る前の水） | 煙道（中温部） | 給水を予熱して燃料消費を削減 |
| 空気予熱器 | 燃焼用空気 | 煙道（低温部） | 燃焼用空気を予熱して燃焼効率を向上 |
試験では「エコノマイザは蒸気を加熱する装置である」のような誤った記述が選択肢に紛れ込みます。「過熱器＝蒸気」「エコノマイザ＝水」「空気予熱器＝空気」という対応を正確に覚えましょう。
飽和蒸気と過熱蒸気
- 飽和蒸気：水が沸騰して発生した蒸気。温度は圧力に対応する飽和温度と一致
- 過熱蒸気：飽和蒸気をさらに加熱して飽和温度以上にした蒸気。水分を含まない乾き蒸気
過熱蒸気にすることでタービンの効率向上や配管内での凝縮防止が可能になります。
安全弁に関する混同しやすい用語
全量式安全弁と揚程式安全弁
| 比較項目 | 全量式 | 揚程式 |
|---|---|---|
| 蒸気放出の仕組み | 弁体が全開して一気に放出 | 弁体のリフト量に比例して放出 |
| 吹出し量 | 大きい | 比較的小さい |
| 適用ボイラー | 大型・高圧ボイラー | 小〜中型ボイラー |
| 一級での出題頻度 | 高い | 中程度 |
一級の試験では大型ボイラーを前提とした出題が中心であるため、全量式安全弁の構造と特徴を重点的に学習してください。
吹出し圧力と吹止り圧力
- 吹出し圧力：安全弁が開き始める圧力
- 吹止り圧力：安全弁が閉じる圧力
吹出し圧力と吹止り圧力の差を「吹下り」と呼びます。吹下りが大きすぎるとボイラー圧力が過度に低下し、小さすぎると弁がチャタリング（振動）を起こします。
キャリーオーバー関連の混同しやすい用語
プライミングとフォーミング
どちらもキャリーオーバー（ボイラー水が蒸気と一緒に持ち出される現象）の一種ですが、原因と対策が異なります。
| 比較項目 | プライミング | フォーミング |
|---|---|---|
| 現象 | 水が蒸気と一緒に急激に飛び出す | 水面に泡が大量発生し水位が不安定に |
| 主な原因 | 急激な負荷変動・水位過高 | 水中の不純物（油脂・溶解固形物）の濃縮 |
| 対策 | 負荷変動を緩やかにする・適正水位の維持 | ブロー操作で不純物を排出・水処理の強化 |
試験では「プライミングの原因として正しいものを選べ」という形式で出題されるため、原因と対策の組み合わせを正確に覚えましょう。
法令の数値に関する混同しやすいポイント
検査・届出の数値一覧
| 項目 | 数値 | 覚え方のコツ |
|---|---|---|
| 定期自主検査の頻度 | 月1回 | 「月イチ自主検査」 |
| 定期自主検査記録の保存期間 | 3年間 | 「自主検査は3年保存」 |
| 性能検査の有効期間 | 原則1年 | 「毎年の法定検査」 |
| 設置届の提出期限 | 工事開始日の30日前 | 「1ヶ月前に届出」 |
| ボイラー室の天井高さ | 1.2m以上（ボイラー上部から） | 「ボイラー上に1.2mの空間」 |
伝熱面積による資格区分
| 資格 | 取り扱えるボイラーの伝熱面積 |
|---|---|
| 二級ボイラー技士 | 25m²未満 |
| 一級ボイラー技士 | 25m²以上500m²未満 |
| 特級ボイラー技士 | 500m²以上 |
「25/500」の数値は試験で直接問われることが多いため、正確に暗記してください。特に二級と一級の境界が25m²であることは必須知識です。

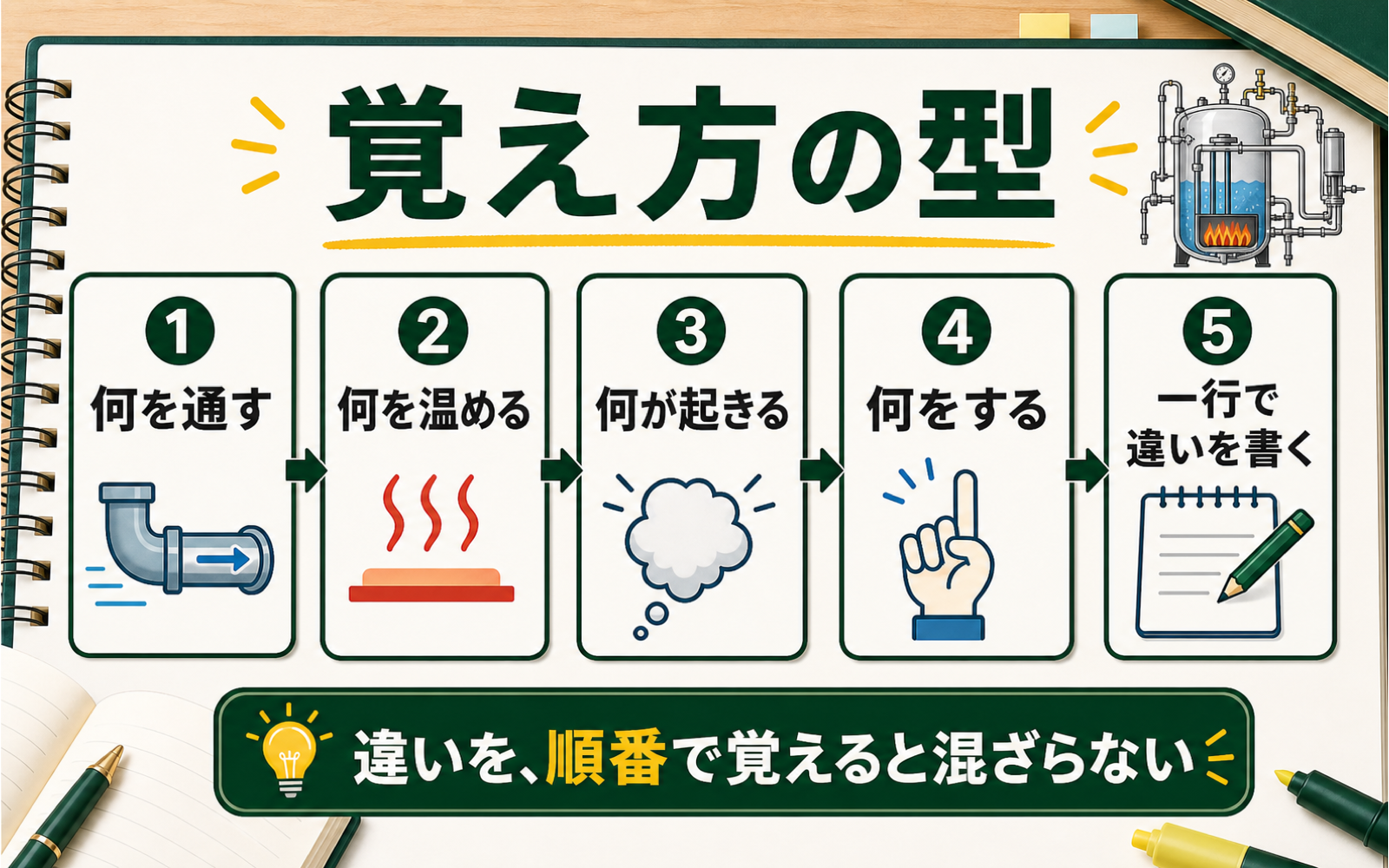

混同を防ぐための学習テクニック
比較表を自分で作る
似た用語は必ず「比較表」にまとめましょう。本記事の表をそのまま活用するだけでなく、自分の言葉で違いを書き加えることで記憶への定着度が大幅に上がります。
間違えた問題の用語を記録する
練習問題を解いて間違えた際、「どの用語を混同したか」を記録してください。混同パターンを把握することで、同じミスの再発を防げます。
語源や名称のヒントを活用する
「水管→水が管を通る」「煙管→煙が管を通る」「エコノマイザ→economize（節約する）→燃料を節約するために給水を予熱する」のように、名称から機能を連想できるようにしておくと、試験本番での迷いが減ります。
まとめ
- 水管ボイラーと丸ボイラーは「管の中を通るもの」の違いで区別する
- 過熱器・エコノマイザ・空気予熱器は「何を加熱するか」で区別する
- 安全弁は全量式と揚程式の吹出し方法の違いを押さえる
- プライミングとフォーミングは原因と対策の組み合わせで覚える
- 法令の数値は比較表にまとめて繰り返し確認する
