電工2種 複線図の書き方｜単線図から複線図へ変換する3つの手順とミス回避 (2026年版)

第二種電気工事士の技能試験は、配線図 (単線図) で示された課題を、支給された材料で時間内に組み立てる試験です。このとき頭の中で配線をたどるだけでは、電線の接続先やリングスリーブの圧着箇所を取り違えやすくなります。そこで支えになるのが複線図です。この記事では、単線図から複線図へ変換する流れを3つの手順に分け、初心者がつまずく順に整理します。

技能試験で複線図が必要になる理由

技能試験では、配線図という形で課題が1問与えられます。この配線図は、電線を1本の線で簡略化して描いた単線図です。実際の作業では、1本の線が白線と黒線、あるいは複数の電線に分かれます。その分かれた状態を描き起こしたものが複線図です。

一般財団法人 電気技術者試験センターの試験概要によれば、技能試験は持参した作業用工具を使い、配線図で与えられた問題を支給材料で完成させる形式とされています。配線そのものの設計を一から考える試験ではなく、与えられた回路を正しく組み立てられるかが問われます。

複線図を書くと、どの器具とどの器具がつながるか、どこで電線を接続するか、その接続点で何本まとめるかが一目で分かります。これが圧着や差込形コネクタの作業ミスを減らす土台になります。配線図の読み取りそのものに不安がある場合は、第二種電気工事士の配線図の読み方も合わせて確認しておくと、単線図の段階でのつまずきが減ります。

複線図を書く前に押さえる基本ルール

手順に入る前に、複線図を支える基本ルールを整理します。ここを曖昧にしたまま書き始めると、線が交差したときに迷いやすくなります。

最も大切なのは、接地側は負荷へまっすぐ、非接地側はスイッチを通してから負荷へ、という流れです。この原則を持っておくと、回路が複雑に見えても順番に処理できます。

白線・黒線の役割を取り違えない

初心者がつまずきやすいのは、白線と黒線のどちらをスイッチに通すかです。スイッチは電気の流れを入り切りする部品なので、電源側 (非接地側=黒線) からスイッチへ入り、スイッチを出た線が負荷へ向かいます。負荷を通った先が接地側 (白線) で電源へ戻ります。この一方向の流れをイメージできると、線を引く向きで迷わなくなります。

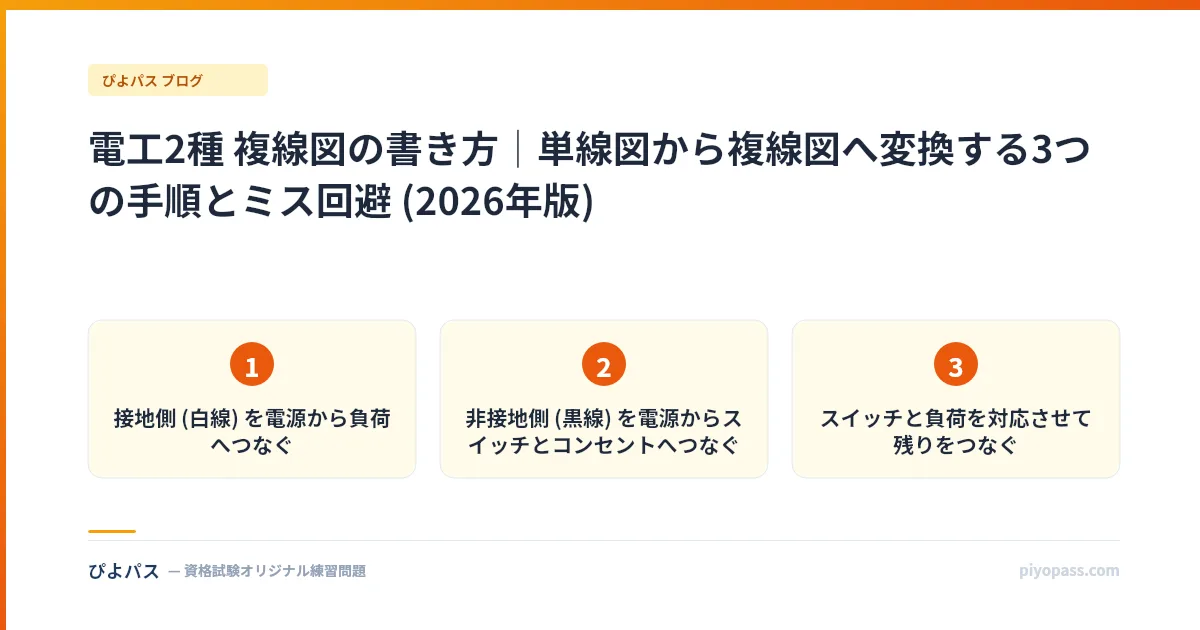

手順1：接地側 (白線) を電源から負荷へつなぐ

複線図は、単純な部分から書くと崩れにくくなります。最初に書くのは接地側です。

電源の接地側から、コンセントと、ランプレセプタクルや引掛シーリングなどの負荷へ、まっすぐ線を引きます。このとき、スイッチは一切経由しません。接地側はどの器具とも素直につながるため、迷う要素がほとんどありません。

この段階を先に終わらせるのが、複線図をきれいに書くコツです。複雑なスイッチ配線を後回しにすることで、最初に全体の骨格が見えます。線の色は、接地側を白でそろえて書くと、後から見返したときに役割を取り違えません。

手順2：非接地側 (黒線) を電源からスイッチへつなぐ

次に非接地側を書きます。電源の非接地側から、コンセントと、各スイッチの片側へ線を引きます。ここでも負荷へは直接つなぎません。負荷へ向かうのは、スイッチを通った後の線だからです。

コンセントは、接地側と非接地側の両方がつながって初めて使えます。手順1で接地側を、手順2で非接地側をつなぐと、コンセントが自然に完成します。スイッチについては、ここではまだ片側だけです。もう片側は手順3で負荷へ戻します。

渡り線が必要な場面を見落とさない

スイッチやコンセントが同じ連用取付枠に複数並ぶ問題では、器具どうしを短い線でつなぐ渡り線が必要になります。非接地側を1か所のスイッチへ引いたあと、そこから隣の器具へ渡すことで、電線の本数を増やさずに電気を分けられます。この渡り線を複線図に描き込んでおかないと、本番で電線が1本足りない、という事態につながります。

手順3：スイッチと負荷を対応させて仕上げる

最後に、各スイッチのもう片側から、対応する負荷へ戻り線を引きます。ここが複線図で一番神経を使う部分です。どのスイッチがどの負荷を操作するかは、単線図に示された対応関係を読み取って決めます。

スイッチと負荷の数が増えるほど、線が交差して見にくくなります。1つのスイッチを引いたら、その負荷まで線をつないでから次のスイッチへ移ると、対応を取り違えにくくなります。

全部の線を引き終えたら、接続点ごとに集まる電線の本数を数えます。この本数が、リングスリーブの大きさや刻印、差込形コネクタの口数を決めます。複線図の最後の仕事は、この接続点の確認だと考えてください。

接続点でリングスリーブの数を数える

リングスリーブで電線を圧着するとき、太さと本数の組み合わせによって押すべき刻印が変わります。技能試験では、この刻印を間違えると欠陥として扱われます。複線図の各接続点に集まる電線の本数を書き込んでおけば、本番で刻印を選ぶときの判断材料になります。頭の中だけで管理せず、図に数字を残しておくのが安全です。

つまずきやすいポイントと回避策

複線図を書き慣れるまでに、多くの人が同じ場所でつまずきます。代表的なものを整理します。

つまずきの多くは、書く順番を決めていないことから生まれます。接地側、非接地側、スイッチと負荷の順に固定しておけば、回路が複雑でも同じ手順で処理できます。

候補問題13問は共通する作業が多い

技能試験の候補問題は、毎年1月頃に電気技術者試験センターが13問を公表します。令和8年度 (2026年度) の候補問題も公表されています。当日は、この13問のうち1問が出題されます。

13問はそれぞれ回路構成が異なりますが、共通する作業も多くあります。たとえば、ランプレセプタクルや引掛シーリングへの結線、連用取付枠への器具の取り付け、リングスリーブによる圧着、差込形コネクタでの接続などは、多くの問題にまたがって登場します。複線図を書く力が身につくと、初めて見る問題でも同じ手順で対応しやすくなります。出題傾向の細部は年度で変わることがあるため、最新の候補問題は公式で確認してください。

複線図の練習をどう積むか

複線図は、読むだけでは身につきません。手を動かして書く回数が、そのまま速さと正確さにつながります。練習の段階を整理します。

最初は時間を気にせず、接地側から順に書く手順を体に入れます。次に候補問題13問を一通り書けるようにします。最後に、実際の電線や器具を使った練習と複線図を結びつけると、図が作業の地図として機能するようになります。

独学で進めるか、講座や練習セットを使うかは、手先の慣れや学習に割ける時間で変わります。判断材料を整理したい場合は、第二種電気工事士の独学と講座の比較が参考になります。技能の作業練習に使う材料の選び方や、実物に触れる練習の重要性については、電工石火など技能練習セットのレビューも合わせて読むと、紙の上の複線図と実際の作業のつながりが見えてきます。

複線図の手順そのものは難しくありません。接地側を先に、非接地側を次に、スイッチと負荷を最後に。この順番を守り、接続点で本数を数える。この一連の流れを繰り返せば、技能試験の40分という時間の中で、迷わず手を動かせる状態に近づきます。まずは1問、単線図を見て複線図を書くところから始めてみてください。

学科の段階で配線図に慣れておきたい場合は、第二種電気工事士 学科の演習で配線図を含む問題に触れておくと、技能へ進んだときの複線図づくりがなめらかになります。

---
